Cách thiết kế vỏ đèn LED cho môi trường đường ray có độ rung cao

Đầu máy toa xe là một môi trường thù địch đối với thiết bị điện tử. Mỗi khi một đoàn tàu va vào công tắc đường ray, động năng tần số cao sẽ truyền từ giá chuyển hướng lên qua khung xe và trực tiếp vào các tấm trần. Khi các cơ quan quản lý vận tải phàn nàn về đèn cabin nhấp nháy hoặc các thiết bị cố định trên cao không hoạt động, vấn đề hiếm khi nằm ở chính chip LED. Sự cố hầu như luôn bắt nguồn từ vỏ cơ khí.

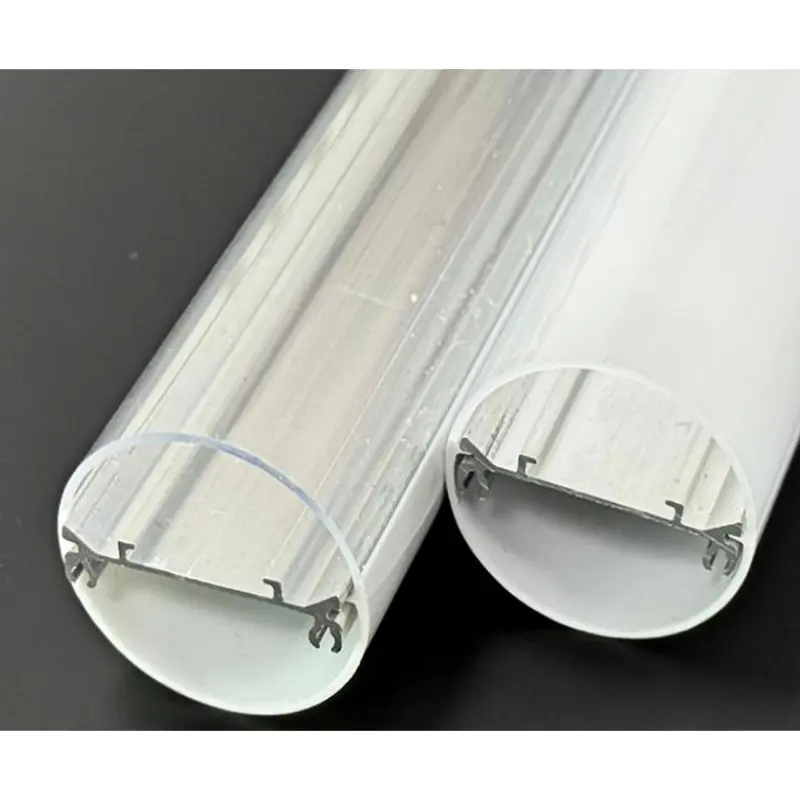

MỘTVỏ đèn LED Rail Xekhông chỉ là một tấm bìa trang trí. Nó là một bộ giảm xóc cấu trúc, một hệ thống quản lý nhiệt và là rào cản an toàn tính mạng chính. Nếu thiết kế ép đùn không tính đến sự cộng hưởng hài hòa, sự giãn nở nhiệt hoặc mã cháy chuyển tiếp, thì hệ thống chiếu sáng sẽ hỏng hóc rất lâu trước tuổi thọ định mức của nó. Thiết kế cho môi trường này đòi hỏi phải từ bỏ các giả định về ánh sáng thương mại tiêu chuẩn và kỹ thuật dành riêng cho chuyển động mạnh, liên tục.

Chẩn đoán sự cố cơ và nhiệt trong chiếu sáng đầu máy toa xe

Để thiết kế một ngôi nhà tốt hơn, trước tiên bạn phải hiểu chính xác các thiết kế hiện tại được áp dụng trên thực tế như thế nào. Môi trường đường sắt khiến các thiết bị chiếu sáng phải chịu sự kết hợp phức tạp của sốc vật lý, sự thay đổi nhiệt độ khắc nghiệt và không phận hạn chế. Khi một ngôi nhà được thiết kế kém, các triệu chứng thường xuất hiện ở ba dạng hư hỏng riêng biệt.

Mối hàn vi nứt
Nguyên nhân phổ biến nhất khiến đèn tàu nhấp nháy là do cơ khí bị mỏi. Khi đèn LED đùn bằng nhôm được gắn cố định vào tấm trần rung mà không có giảm chấn thích hợp, vỏ sẽ truyền động năng đó trực tiếp vào PCB bên trong. Việc uốn cong liên tục gây ra các vết nứt nhỏ ở các mối hàn nối điốt với bảng mạch. Người mua thường đổ lỗi cho nhà sản xuất PCB, nhưng nguyên nhân sâu xa là do housing thiếu khả năng chống sốc bên trong cho khay LED.

Polycarbonate Crazing và phóng khuếch tán
Xe lửa trải qua chu kỳ nhiệt nghiêm trọng. Một chiếc ô tô chở khách đỗ trong sân đường sắt qua đêm có thể giảm xuống dưới mức đóng băng, sau đó nóng lên nhanh chóng khi hệ thống HVAC và hệ thống chiếu sáng bật nguồn. Nhôm và nhựa giãn nở với tốc độ khác nhau. Nếu dung sai cơ học giữa đế nhôm và bộ khuếch tán bằng nhựa quá chặt thì sự giãn nở nhiệt sẽ tạo ra ứng suất rất lớn. Điều này gây ra hiện tượng "điên cuồng" - một mạng lưới các vết nứt cực nhỏ trên tấm polycarbonate - hoặc tệ hơn, khiến bộ khuếch tán bị vênh và bật ra khỏi đường ray khi phanh gấp.

Bộ nén con dấu IP65
Xe điện ngầm yêu cầu chế độ làm sạch tích cực, thường liên quan đến rửa áp lực cao. Để tồn tại được điều này, vỏ đèn LED vận chuyển chống rung cần có xếp hạng IP65 đáng tin cậy. Tuy nhiên, sự rung động liên tục làm cho vật liệu đệm kém chất lượng bị bong ra theo thời gian, một hiện tượng được gọi là biến dạng nén. Khi con dấu mất bộ nhớ, độ ẩm và hóa chất tẩy rửa sẽ đi qua vỏ, làm chập mạch các bộ phận điện.

Tiêu chí lựa chọn vật liệu để tuân thủ EN45545 và giảm rung

Việc chỉ định vật liệu cho hệ thống chiếu sáng đường sắt đòi hỏi phải cân bằng độ cứng kết cấu với các yêu cầu nghiêm ngặt về an toàn hành khách. Bạn không thể đơn giản sử dụng các sản phẩm ép đùn thương mại có sẵn. Mọi bộ phận đều phải vượt qua các tiêu chuẩn đường sắt nghiêm ngặt, đặc biệt là EN45545, quy định về hành vi cháy và vật liệu trong các phương tiện đường sắt.

Cấu hình cơ sở: Nhôm 6063-T5
Đối với cấu trúc ép đùn chính, nhôm 6063-T5 là tiêu chuẩn công nghiệp. Nhiệt độ T5 cung cấp các đặc tính cơ học chính xác cần thiết cho việc ép đùn đèn LED bằng nhôm cho đầu máy toa xe: nó đủ cứng để trải dài theo chiều dài của trần toa tàu mà không bị võng, nhưng vẫn đủ dẻo để chịu đựng các rung động tần số thấp mà không bị gãy. Điều quan trọng là nhôm 6063 mang lại khả năng dẫn nhiệt tuyệt vời, hoạt động như một bộ tản nhiệt hiệu quả cao cho dải đèn LED công suất cao.

Bộ khuếch tán: Polycarbonate chống cháy (PC)
Khi nói đến lớp phủ quang học, PMMA (acrylic) tiêu chuẩn quá giòn đối với các ứng dụng đường ray. Một cú va chạm mạnh sẽ làm vỡ nó, tạo ra những mảnh vỡ nguy hiểm. ABS tiêu chuẩn rẻ nhưng không đáp ứng được các yêu cầu về khói và độc tính của quy tắc chữa cháy quá cảnh.

Bạn phải chỉ định PC chống cháy (polycarbonate). PC có thể chịu được tác động trực tiếp mà không bị vỡ, khiến nó trở nên lý tưởng cho phương tiện giao thông công cộng có lưu lượng giao thông cao. Quan trọng hơn, các công thức tùy chỉnh của PC có thể đáp ứng các yêu cầu EN45545 Mức độ nguy hiểm 3 (HL3). Điều này có nghĩa là trong trường hợp xảy ra cháy cabin, vỏ máy bay sẽ không lan truyền ngọn lửa và khói thải ra sẽ duy trì ở dưới ngưỡng độc tính nghiêm ngặt cần thiết để đảm bảo hành khách có thể sơ tán an toàn.

Vòng đệm và mũ kết thúc
Tránh sử dụng nhựa PVC tiêu chuẩn hoặc cao su rẻ tiền cho gioăng bịt đầu cuối. EPDM hoặc silicone cao cấp là bắt buộc. Những vật liệu này chống lại sự khắc nghiệt của nhiệt độ và sự suy giảm tia cực tím trong khi vẫn duy trì khả năng phục hồi do nén, đảm bảo vỏ cố định đèn LED của phương tiện đường sắt theo tiêu chuẩn IP65 vẫn kín nước sau nhiều năm rung động hàng ngày.

Xác thực khả năng tản nhiệt bằng mô phỏng nhiệt dựa trên AI

Nhiệt là kẻ thù của tuổi thọ đèn LED. Trong văn phòng thương mại, đèn LED tỏa nhiệt vào không khí xung quanh. Trong tàu cao tốc, vỏ đèn thường được đặt chìm vào tấm trần cách nhiệt ngay bên dưới ống dẫn HVAC khổng lồ tạo nhiệt. Nhiệt độ môi trường xung quanh thiết bị đã tăng lên, làm giảm đáng kể delta-T (chênh lệch nhiệt độ) cần thiết để làm mát hiệu quả.

Trước khi cắt dụng cụ đắt tiền cho cấu hình ép đùn mới, việc quản lý nhiệt phải được xác thực bằng kỹ thuật số. Quy trình công việc kỹ thuật hiện đại hiện sử dụng phần mềm mô phỏng nhiệt được hỗ trợ bởi AI để mô hình hóa chính xác cách nhiệt di chuyển qua vỏ trong một không gian hạn chế.

Mô phỏng mô phỏng đường dẫn nhiệt từ đi-ốt LED, qua keo tản nhiệt, vào PCB và đi ra ngoài qua các lá nhôm 6063-T5. Bộ giải dựa trên AI có thể nhanh chóng lặp lại hàng trăm hình học vây—điều chỉnh độ dày, khoảng cách và góc của tản nhiệt—để tìm ra cấu hình chính xác giúp tối đa hóa diện tích bề mặt mà không tăng thêm trọng lượng không cần thiết. Trọng lượng là thước đo quan trọng trong thiết kế phương tiện đường sắt; vỏ nặng làm tăng khối lượng tổng thể của đoàn tàu, làm tăng mức tiêu thụ năng lượng. Bằng cách xác nhận khả năng tản nhiệt bằng kỹ thuật số, các kỹ sư có thể thiết kế vỏ đèn LED ray quản lý nhiệt giúp duy trì nhiệt độ điểm nối điốt dưới 80°C đồng thời giảm thiểu khối lượng của cấu hình nhôm.

Thiết kế cho khả năng sản xuất (DFM) trong các cấu hình nhôm và Polycarbonate tùy chỉnh

Ngay cả mô hình CAD được tối ưu hóa nhất cũng vô dụng nếu nó không thể được sản xuất trên quy mô lớn một cách đáng tin cậy. Việc ép đùn nhôm và nhựa đòi hỏi phải kiểm soát chính xác dòng nguyên liệu, tốc độ làm mát và ma sát khuôn. Dongguan Jinen Lighting Technology (JE) vận hành 20 dây chuyền ép đùn nhựa và 5 dây chuyền ép đùn nhôm, cung cấp hỗ trợ DFM để phát hiện các sai sót về cấu trúc trước giai đoạn gia công.

Khi kỹ thuật mộtnhà ở ánh sáng đường sắt LED tùy chỉnh, hãy làm theo các hành động DFM cụ thể sau:

1. Độ dày của tường cân bằng:Đảm bảo mặt cắt ngang của thanh nhôm định hình của bạn có độ dày thành đồng đều. Phần dày nguội chậm hơn phần mỏng. Nếu mặt bích lắp nặng nằm cạnh một cánh tản nhiệt mỏng, việc làm mát không đồng đều sẽ khiến biên dạng bị cong vênh hoặc xoắn khi nó thoát ra khỏi khuôn ép đùn. Giữ quá trình chuyển đổi độ dày dần dần.
2. Thiết kế dung sai Snap-Fit rộng rãi cho PC:Polycarbonate co lại khi nó nguội đi. Khi thiết kế các rãnh lồng vào nhau nơi bộ khuếch tán PC bám vào đế nhôm, hãy tính hệ số giãn nở nhiệt cho cả hai vật liệu. Để lại một khoảng cách mở rộng chính xác. Nếu quá chật, PC sẽ cong ra ngoài khi tàu nóng lên.
3. Kỹ sư kênh đệm sâu:Xếp hạng IP65 yêu cầu nhiều thứ hơn là chỉ nén một miếng silicon. Thiết kế rãnh giữ chuyên dụng hình chữ U vào đùn nhôm. Các thành kênh phải đủ sâu để khóa một cách cơ học miếng đệm vào đúng vị trí để nó không thể lăn hoặc dịch chuyển khi có rung động ngang.
4. Giảm thiểu các lỗ rỗng trong thanh profile nhựa:Các phần rỗng trong ép đùn nhựa đòi hỏi khuôn phức tạp, đắt tiền với các trục gá bên trong. Nếu có thể, hãy thiết kế vỏ PC ở dạng cấu hình một vách với các gân đỡ thay vì phần hình ống kín. Điều này làm giảm chi phí dụng cụ và tăng tốc độ sản xuất trên dây chuyền ép đùn.

Điều chỉnh khả năng ép đùn OEM với các tiêu chuẩn mua sắm vận chuyển của Hoa Kỳ

Việc đưa thiết bị chiếu sáng đường ray vào thị trường Hoa Kỳ đòi hỏi phải điều hướng một mạng lưới thông số kỹ thuật mua sắm phức tạp, từ hướng dẫn FTA địa phương đến các chứng nhận an toàn cứng nhắc. Các cơ quan quản lý vận tải Hoa Kỳ đánh giá hồ sơ dự thầu dựa trên độ tin cậy và tuân thủ lâu dài, điều này chuyển trách nhiệm nặng nề sang nhà sản xuất thiết bị chiếu sáng và nói rộng hơn là các nhà cung cấp linh kiện của họ.

Việc tìm nguồn cung ứng ép đùn thương mại tiêu chuẩn sẽ dẫn đến hỏng hóc trong các giai đoạn thử nghiệm sốc, rung và cháy. Bạn cần một đối tác OEM có cơ sở sản xuất phù hợp với các yêu cầu cấp chuyển tiếp. JE cung cấp cho các nhà sản xuất đèn chiếu sáng OEM trên toàn cầu, cung cấp cả khuôn mẫu công cộng cho các ứng dụng tiêu chuẩn và khuôn mẫu riêng cho các thiết kế độc quyền, thông số kỹ thuật cao.

Bằng cách hợp tác với một nhà sản xuất vốn hiểu rõ dung sai cần thiết cho nhôm 6063-T5 và polycarbonate tuân thủ EN45545, bạn sẽ loại bỏ được giai đoạn thử và sai trong quá trình phát triển sản phẩm. Bạn sẽ có được những lớp vỏ gắn khít với nhau một cách sạch sẽ, bịt kín chặt chẽ và tồn tại được dưới sự lạm dụng cơ học không ngừng của môi trường đường sắt. Để biết các thông số kỹ thuật trên hồ sơ tùy chỉnh hoặc để xem xét các khuôn sẵn sàng vận chuyển hiện có, hãy đánh giá một sản phẩm đã được chứng minhNhà sản xuất nhà ở chiếu sáng tàu điện ngầm OEMcó thể cung cấp nền tảng cơ khí chính xác mà dự án vận chuyển tiếp theo của bạn yêu cầu.
