Dây nối đầu cuối G5

Trước tiên, hãy làm rõ: chính xác ý bạn là gì khi nói "dây"?

Trong quy trình sản xuất đèn LED T5 và G5, "dây đơn/nhiều dây/không dây" thường đề cập đến số lượng dây dẫn từ nắp cuối chứ không phải phương pháp cấp nguồn của chính ống (cung cấp điện một đầu/hai đầu). Hai khái niệm này dễ bị nhầm lẫn.

• Dây đơn:Nắp cuối chỉ dẫn ra một dây, thường là dây có điện (L) hoặc dây trung tính (N).

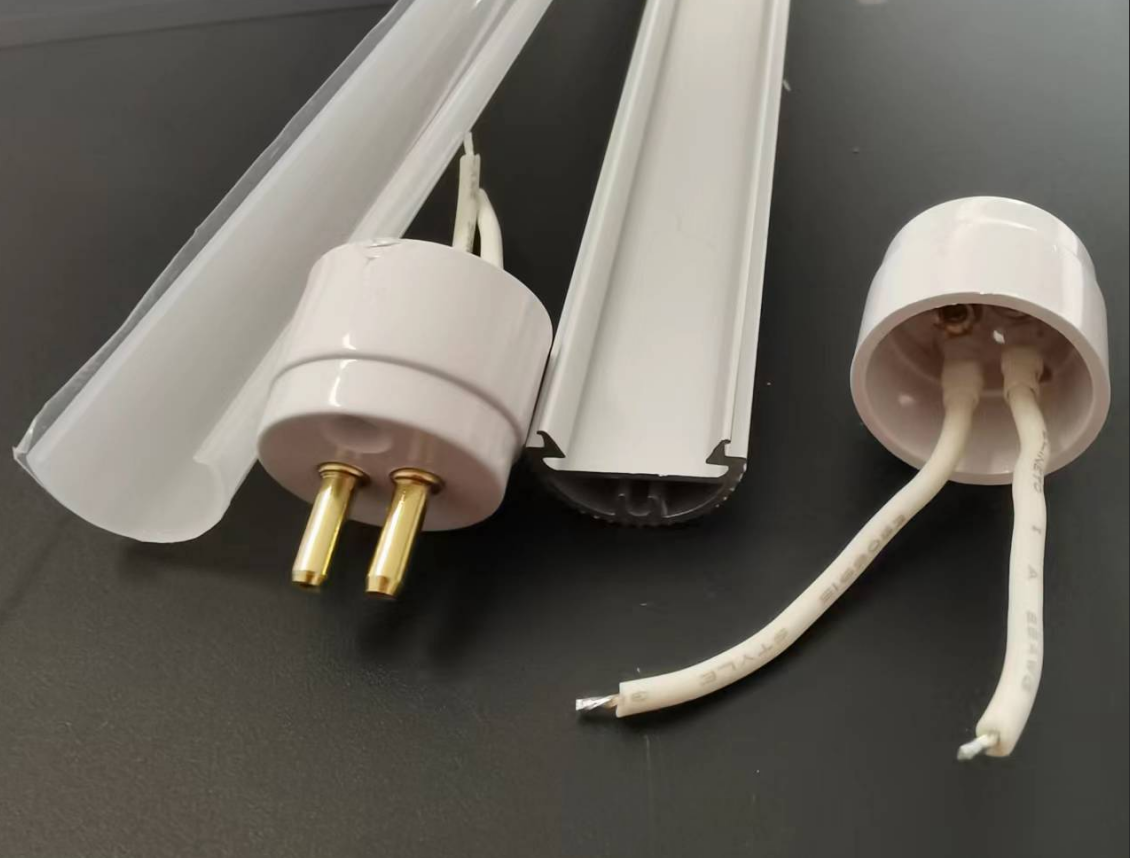

• Nhiều dây (dây đôi):Nắp cuối dẫn ra hai dây, thường là một dây có điện và một dây trung tính.
• Không dây:Bản thân nắp cuối không dẫn ra bất kỳ dây nào; chỉ có hai chân G5.

Một khi điều này được làm rõ, logic tổ hợp tiếp theo sẽ dễ hiểu.

Kết hợp 1: Một đầu dây đơn + Một đầu không dây → Ống cấp nguồn một đầu

Đây là cấu hình phổ biến nhất cho đèn tuýp LED tích hợp T5 trên thị trường.

Phương thức kết nối:Nguồn điện chỉ được cấp từ đầu dây đơn. Dây đơn này kết nối với dây có điện hoặc dây trung tính, trong khi dây còn lại (có điện hoặc trung tính) được kết nối trực tiếp với một chốt ở đầu kia thông qua mạch điện bên trong của ống đèn. Ở đầu không dây, một chân chịu trách nhiệm cố định cơ học và dẫn điện, trong khi chân còn lại có thể không được kết nối hoặc bị đoản mạch bên trong.

Tuy nhiên, có một chi tiết sản xuất quan trọng: khoảng cách chân cắm của đui đèn T5 G5 chỉ là 5 mm. Khi một đầu được cấp nguồn, hai chân rất gần nhau và hệ thống dây điện bên trong không đúng cách có thể dễ gây đoản mạch. Do đó, cách bố trí cách điện và nối dây bên trong nắp đầu dây đơn là dấu hiệu quan trọng thể hiện trình độ tay nghề của nhà cung cấp nắp cuối.

Kịch bản ứng dụng:Chiếu sáng văn phòng, đèn kệ siêu thị, đèn tủ, đèn tủ trưng bày. Những loại đèn này thường sử dụng giá đỡ tích hợp, chỉ yêu cầu một nguồn điện đầu vào, đơn giản hóa việc lắp đặt và người dùng cuối không cần bất kỳ kiến ​​thức nào về điện.

Kết hợp hai: Một dây từ mỗi đầu → Ống đèn được cấp nguồn hai đầu

Phương pháp này phổ biến trong các dự án cải tạo kỹ thuật.

Phương thức kết nối:Dẫn một sợi dây từ nắp đèn ở hai đầu của ống đèn. Nối một đầu với dây có điện (L) và đầu còn lại với dây trung tính (N). Dòng điện chạy vào từ đầu này và chảy ra từ đầu kia. Hai chân G5 bên trong nắp đèn bị chập mạch, tạo thành một điện cực duy nhất.

Tại sao nguồn điện hai đầu được ưa chuộng trong kỹ thuật?Khi trang bị thêm đui đèn huỳnh quang cũ, đui G5 nguyên bản thường được mắc song song, nghĩa là hai chân này bị đoản mạch bên trong. Đèn hai đầu có thể được điều chỉnh trực tiếp cho phù hợp với loại giá đỡ này mà không cần phải thay thế bằng giá đỡ không song song. Nếu đèn một đầu được lắp vào giá đỡ song song, đèn sẽ bị đoản mạch ngay khi bật nguồn. Điều này đã xảy ra trong cộng đồng kỹ sư Hồng Kông; một số thậm chí còn đốt cả vỏ nhựa của giá đỡ cũ.

Phòng ngừa sản xuất:Cả hai đầu của nắp đèn hai đầu phải có dây dẫn nhưng màu dây phải được phân biệt rõ ràng (ví dụ: một đầu được đánh dấu L, đầu còn lại là N) để tránh đấu dây ngược trong quá trình lắp đặt. Ngoài ra, hệ thống dây điện bên trong của đèn huỳnh quang hai đầu phải đảm bảo không có mối nối điện giữa hai đầu; nếu không, đèn sẽ bị đoản mạch.

Kịch bản ứng dụng:Nhà xưởng, bãi đỗ xe, nhà kho và trung tâm hậu cần. Những vị trí này thường yêu cầu trang bị thêm giá đỡ đèn huỳnh quang cũ và các giải pháp cấp nguồn hai đầu mang lại khả năng tương thích tốt hơn.

Kết hợp 3: Một đầu có dây có điện (Dây kép) + Một đầu có nắp đầu không dây → Bộ nguồn một đầu nâng cao

Sự kết hợp này là phiên bản nâng cao của nguồn điện một đầu, phù hợp với các tình huống có yêu cầu về độ an toàn và độ tin cậy cao hơn.

Phương thức kết nối:Nắp cuối của bộ cấp nguồn dẫn ra các dây có điện và trung tính, kết nối trực tiếp với nguồn điện của bộ điều khiển hoặc nguồn AC. Đầu không dây chỉ được sử dụng để hỗ trợ cơ học và kết nối mạch và không xử lý nguồn điện đầu vào.

Sự khác biệt so với giải pháp một đầu dây đơn:Trong giải pháp một đầu dây đơn, hệ thống dây điện bên trong của ống đèn yêu cầu thiết kế "một dây đi vào và một dây khác nối bên trong với đầu kia", khiến hệ thống dây điện bên trong tương đối phức tạp. Ngược lại, trong giải pháp một đầu dây kép, cả dây mang điện và dây trung tính đều được đưa qua cùng một đầu cuối, do đó đạt được thiết kế mạch bên trong trực tiếp hơn, giảm các điểm hư hỏng tiềm ẩn và cải thiện độ an toàn.

Ưu điểm sản xuất:Đối với các nhà sản xuất ống đèn T5 tích hợp, phương pháp này mang lại hiệu quả lắp ráp cao hơn so với sử dụng nắp một đầu. Vì tất cả các dây nguồn đều tập trung ở một đầu nên không cần nối dây chéo bên trong ống đèn, nhờ đó giảm nguy cơ đoản mạch bên trong.

Ứng dụng:Chiếu sáng y tế, chiếu sáng giáo dục, trưng bày thương mại cao cấp.
