Vỏ đèn LED hai mặt T8 dành cho chiếu sáng tuyến tính OEM

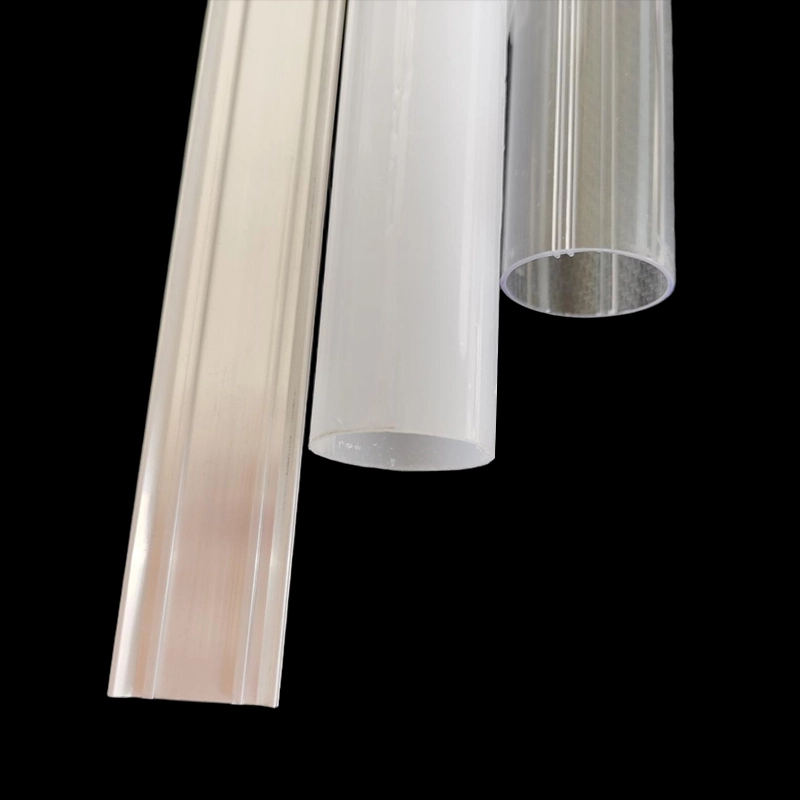

của JEVỏ đèn LED hai mặt T8là một nền tảng bao vây trống dành cho các dự án chiếu sáng tuyến tính OEM. Cấu hình được xác nhận có đường kính ngoài 26 mm, hai vị trí PCB 12 × 1 mm, cấu hình nhôm 6063 bên trong, vỏ bằng polycarbonate trong suốt hoặc mờ, nắp đầu bằng nhựa và bố trí trình điều khiển bên ngoài. Chiều dài tiêu chuẩn hoặc tùy chỉnh có sẵn từ 600 mm đến 2400 mm, với cấu hình IP20 và IP65 được cung cấp.

Từ khóa lànhà ở. Sản phẩm này không trở thành đèn hoạt động cho đến khi đèn LED, cụm PCB, hệ thống dây điện, trình điều khiển, đầu cuối và mọi vòng đệm cần thiết đã được chọn và tích hợp. Do đó, người mua nên đánh giá nó từ bản vẽ được kiểm soát và mẫu đã lắp ráp—không chỉ dựa trên tên T8. Xem lại hiện tạiVỏ dạ quang hai mặt T8trước khi gửi yêu cầu về PCB và dự án của bạn tới JE.

Sản phẩm là vỏ OEM trống, không phải đèn T8 đã hoàn thiện hoặc đèn huỳnh quang thay thế

“T8” xác định dạng ống chung nhưng nó không thiết lập khả năng tương thích về điện hoặc cơ với thiết bị huỳnh quang hiện có. Vỏ 26 mm có thể trông quen thuộc khi sử dụng các bo mạch, hệ thống dây điện, nắp cuối, chi tiết lắp đặt và kiến ​​trúc nguồn hoàn toàn khác.

Đừng cho rằng nó chấp nhận chấn lưu huỳnh quang thông thường, vừa với đui đèn G13, bao gồm các chân cắm định mức nguồn điện hoặc có thể thay thế từng bóng đèn đã lắp đặt. Không có chi tiết nào trong số đó được xác nhận bởi đường kính vỏ. Nếu cần có khả năng tương thích trang bị thêm, hãy đưa hình dạng cơ sở, cách bố trí chân cắm, chiều dài tổng thể của đèn, đầu vào điện, chế độ nối dây và giao diện của thiết bị cố định trên bản vẽ phê duyệt.

Sự khác biệt này cũng ảnh hưởng đến việc mua hàng. Thông số kỹ thuật của vỏ xác định gói ép đùn và bao vây. Bản thân nó không xác định số lượng đèn LED, nhiệt độ màu, công suất ánh sáng, phân bố quang học, công suất, hành vi của trình điều khiển, độ mờ, bảo vệ đột biến, nhiệt độ vận hành hoặc tuổi thọ sử dụng. Đó là những quyết định về đèn thành phẩm được kiểm soát bởi chương trình thẩm định và thiết kế thành phần của người mua.

Mặt cắt ngang của cụm nhà ở T8 hai mặt

Việc lắp ráp kết hợp thân máy tròn bằng polycarbonate với cấu hình nhôm bên trong. Trong mặt cắt ngang đó có hai vị trí PCB, mỗi vị trí được xác định là 12 × 1 mm. Sự sắp xếp này mang lại cho nhà thiết kế OEM hai vị trí lắp đặt bảng đèn LED bên trong một vỏ ống 26 mm.

Miếng đệm bằng nhôm cung cấp cấu trúc bên trong được xác định cho các vị trí PCB. Nó cũng có thể tham gia vào quá trình truyền nhiệt từ các bo mạch, nhưng hiệu suất nhiệt không thể được suy ra chỉ từ tên hoặc cấu hình hợp kim. Tải đèn LED, kết cấu bo mạch, vật liệu giao diện nhiệt, chất lượng tiếp xúc, tổn hao bộ điều khiển, nhiệt độ môi trường, hướng ống và luồng không khí đều ảnh hưởng đến nhiệt độ vận hành. Phê duyệt thiết kế tản nhiệt với các bảng đèn LED dự kiến ​​được lắp đặt.

Cách các vị trí PCB được ghép nối hỗ trợ hai mặt phát sáng

Hai vị trí PCB cho phép bố trí đèn LED về hai bên của ống thay vì dựa vào một bảng để chiếu sáng toàn bộ chu vi. Điều đó có thể phù hợp với hệ thống chiếu sáng tuyến tính hai chiều, đèn treo, hệ thống chiếu sáng trưng bày, nội thất vận chuyển và các hệ thống lắp đặt khác nơi cần ánh sáng theo nhiều hướng.

Việc ép đùn không đảm bảo góc chùm tia cụ thể hoặc tỷ lệ phân chia ánh sáng bằng 50/50. Sự phân bố thực tế phụ thuộc vào hướng của các vị trí PCB, gói đèn LED, khoảng cách điốt, chiều rộng bảng mạch, khoảng cách đến tấm polycarbonate, lớp hoàn thiện bộ khuếch tán, vật cản bên trong và các bề mặt đèn gần đó. Clear PC có xu hướng duy trì định nghĩa và hướng đầu ra của đèn LED; PC mờ trộn ánh sáng hiệu quả hơn nhưng có thể giảm cường độ nhìn thấy và làm giảm khả năng kiểm soát chùm tia.

Trước khi phê duyệt dụng cụ hoặc sản xuất, hãy kiểm tra mẫu được chiếu sáng từ cả hai mặt. Tìm kiếm hình ảnh LED, các dải tối gần tấm nhôm, sự thay đổi màu sắc, bóng cuối và sự khác biệt về độ sáng giữa hai mặt. Kiểm tra trắc quang ở cấp độ đèn hoàn thiện vì vỏ trống không chứa nguồn sáng.

Xác nhận các thành phần vỏ được cung cấp so với đèn LED, cụm PCB, hệ thống dây điện, trình điều khiển và vòng đệm do người mua chỉ định

Báo giá nhà ở phải tách biệt các bộ phận do JE cung cấp khỏi các bộ phận điện do người mua cung cấp. Dựa trên mô tả sản phẩm đã công bố, vỏ bọc có thể bao gồm cấu hình nhôm 6063 bên trong, polycarbonate trong suốt hoặc mờ và nắp cuối bằng nhựa. Kiến trúc sử dụng trình điều khiển bên ngoài. Nội dung đóng gói chính xác, kiểu nắp cuối, phần cứng, con dấu, bộ phận đầu vào cáp và dịch vụ lắp ráp vẫn phải được liệt kê từng dòng trong báo giá.

Người mua thường cần xác định bảng đèn LED, đèn LED, hệ thống dây điện, đầu nối, vật liệu giao diện nhiệt, bộ điều khiển, phương pháp nối đất nếu có và các đầu nối điện cuối cùng. Đối với mục tiêu IP65, trách nhiệm đối với các miếng đệm, chất bịt kín, bộ đệm cáp, phần bịt đầu cuối và quy trình lắp ráp phải đặc biệt rõ ràng. Bộ linh kiện có khả năng đạt IP65 không tự động trở thành bộ đèn IP65 sau khi lắp ráp tại hiện trường không được kiểm soát.

Ma trận đặc điểm kỹ thuật cho bản vẽ và đánh giá thành phần

Sử dụng ma trận sau làm điểm bắt đầu để xem xét bản vẽ. Các giá trị được công bố xác định cấu hình sản phẩm có sẵn; chúng không thay thế dung sai dành riêng cho dự án, kiểm tra mức độ phù hợp hoặc xem xét theo quy định.

Hình học cố định: đường kính 26 mm và hai vị trí PCB 12 × 1 mm, có độ vừa vặn và dung sai được phê duyệt trên bản vẽ

Đường kính 26 mm và các vị trí PCB 12 × 1 mm được ghép nối là hình dạng cốt lõi, nhưng kích thước danh nghĩa không đủ để giải phóng. Một tấm ván được thiết kế có cùng chiều rộng danh nghĩa với khe của nó có thể bị dính nếu dung sai chế tạo, ép đùn, cung, lớp phủ và lắp ráp xếp chồng lên nhau theo hướng sai. Việc lắp lỏng lẻo sẽ tạo ra một vấn đề khác: bảng chuyển động, tiếp xúc nhiệt không nhất quán hoặc sai lệch rõ ràng phía sau bộ khuếch tán.

Gửi cho JE bản phác thảo PCB thực tế thay vì chỉ viết “bảng 12 mm” trong RFQ. Bao gồm độ dày PCB, độ hoàn thiện của cạnh, lớp mặt nạ hàn hoặc lớp phủ tích tụ gần khu vực lắp, vùng ngăn chặn thành phần, phần nhô ra của đầu nối và hướng lắp dự định. Bản vẽ được phê duyệt phải xác định các kích thước quan trọng để phù hợp và nêu rõ các kích thước đó sẽ được kiểm tra như thế nào.

Cấu trúc và các tùy chọn: cấu hình nhôm 6063 bên trong, polycarbonate trong suốt hoặc mờ, nắp đầu bằng nhựa, bộ điều khiển bên ngoài và chiều dài 600–2400 mm

6063 thường được sử dụng cho các cấu hình nhôm ép đùn vì nó có thể được tạo thành các mặt cắt được kiểm soát và chấp nhận các quy trình hoàn thiện thông thường. Tuy nhiên, “nhôm 6063” không phải là thông số kỹ thuật cơ học hoặc nhiệt hoàn chỉnh. Nếu tính chất, xử lý bề mặt, độ dẫn điện, hình thức hoặc hành vi ăn mòn quan trọng đối với dự án, hãy thêm yêu cầu vào bản vẽ và yêu cầu xác nhận.

Chiều dài cũng thay đổi nhiều hơn giá mua. Vỏ dài nhạy cảm hơn với độ thẳng, khả năng xử lý hư hỏng, lắp PCB, tiếp cận hệ thống dây điện và thiết kế bao bì. Xác nhận xem chiều dài được chỉ định của bạn có liên quan đến phần đùn cắt, thân polycarbonate hay bộ phận lắp ráp tổng thể bao gồm cả nắp cuối hay không. JE liệt kê tiêu chuẩn vàVỏ ống LED T8 có chiều dài tùy chỉnhtùy chọn từ 600 mm đến 2400 mm; báo giá phải xác định chính xác chiều dài và dung sai đã hoàn thành.

Các lựa chọn cấu hình PC trong suốt hoặc mờ, Chấm dứt đầu cuối và IP20 hoặc IP65

Chọn polycarbonate trong suốt khi khả năng hiển thị của đèn LED, đầu ra định hướng hoặc hình thức bên trong của bảng mạch bên trong có thể chấp nhận được. Nó có thể tiết lộ khoảng cách giữa các diode, hệ thống dây điện, mối nối và các lỗi căn chỉnh nhỏ, do đó, kết cấu bên trong phải rõ ràng về mặt trực quan. Chọn PC mờ khi bạn cần trộn hình ảnh tốt hơn và ít hình ảnh LED trực tiếp hơn. Làm mờ không phải là sự thay thế cho khoảng cách đèn LED thích hợp hoặc thử nghiệm quang học và ảnh hưởng của nó đến việc truyền tải phải được đánh giá bằng động cơ ánh sáng thực.

Mũ kết thúc thường trở thành giao diện bị bỏ qua. Họ xác định cách đóng ống, cách dây rời khỏi vỏ và cách lắp ráp kết nối với bộ đèn xung quanh. Không nên coi nắp cuối bằng nhựa là để tạo ra đế huỳnh quang được tiêu chuẩn hóa hoặc để bịt kín chống thấm nước. Đưa phương pháp giữ, mở cáp, bố trí đầu nối, đánh dấu cực, giảm sức căng và các yêu cầu tiếp cận dịch vụ trên bản vẽ.

IP20 chỉ phù hợp khi thiết kế hoàn chỉnh không yêu cầu bảo vệ chống lại sự xâm nhập của nước. Tùy chọn IP65 dành cho cấu hình chống bụi và chống tia nước, nhưng xếp hạng chỉ áp dụng sau khi toàn bộ hệ thống vỏ bọc và phương pháp lắp ráp đã được xác định và thử nghiệm. Các mối nối đầu cuối, lối vào cáp, lực nén bịt kín, bề mặt bị cắt và tay nghề sản xuất đều có thể gây rò rỉ.

Hỏi cách trích dẫnCấu hình vỏ IP20 hoặc IP65 T8khác nhau về thành phần và cách lắp ráp. Nếu JE cung cấp các bộ phận rời để nhà máy của bạn lắp ráp, hãy thống nhất về vật liệu bịt kín, vị trí chất bịt kín, điều kiện xử lý nếu phù hợp, phương pháp lắp hoặc buộc chặt nắp và thử nghiệm độ xâm nhập của thành phẩm. Không in khiếu nại IP chỉ dựa trên mẫu vỏ chưa được lắp ráp.

Ranh giới ứng dụng cho đèn chiếu sáng ngoài trời quá cảnh, thương mại, kiến ​​trúc và được bảo vệ

Định dạng hai mặt có thể hỗ trợ nội thất phương tiện đường sắt, nhà ga, hệ thống chiếu sáng thương mại, nhà để xe, trường học, nhà máy và các công trình lắp đặt tuyến tính khác. Những mục đích sử dụng này không có chung một tiêu chuẩn chất lượng, vì vậy tên ứng dụng không bao giờ được dùng cho các yêu cầu kỹ thuật.

Chiếu sáng phương tiện đường sắt có thể yêu cầu kiểm tra theo từng dự án cụ thể về độ rung, sốc, hoạt động của ngọn lửa và khói, an toàn điện, khả năng tương thích điện từ, truy xuất nguồn gốc vật liệu và khả năng giữ an toàn. Hình dạng vỏ 26 mm không chứng tỏ sự tuân thủ bất kỳ yêu cầu nào trong số đó. Cung cấp cho JE bài kiểm tra cần thiết hoặc danh sách tài liệu-tài liệu trước khi lấy mẫu để bằng chứng không có sẵn được phát hiện sớm thay vì trong quá trình khách hàng gửi.

Đối với các bộ đèn thương mại và kiến ​​trúc, người mua thường cần tập trung vào hình thức bên ngoài, khả năng phân bổ ánh sáng, khả năng lắp đặt tích hợp, khả năng tiếp cận bộ điều khiển, nhiệt độ, vệ sinh và bảo trì. PC mờ có thể ẩn các đèn LED riêng lẻ, nhưng một vạch phát sáng dài vẫn có thể hiển thị các vùng tối ở các khớp bảng hoặc nắp cuối. Xây dựng một mẫu có độ dài đầy đủ nếu sự xuất hiện liên tục có vấn đề; một lối tắt ngắn sẽ không tiết lộ mọi vấn đề sản xuất.

Nhà để xe, nhà máy và các địa điểm ngoài trời được bảo vệ có thêm bụi, độ ẩm, các biện pháp vệ sinh, thay đổi nhiệt độ và khả năng tiếp xúc với hóa chất. IP65 đề cập đến sự xâm nhập trong các điều kiện thử nghiệm xác định, không phải khả năng chống tia cực tím, khả năng tương thích hóa học, ngưng tụ, chống va đập hoặc tiếp xúc ngoài trời không hạn chế. Những thuộc tính đó phải được chỉ định và xác minh riêng biệt. Nếu bóng đèn nằm bên trong một bộ đèn kín khác, hãy xem xét lượng nhiệt bị giữ lại và liệu bộ điều khiển bên ngoài có còn tiếp cận được hay không.

Bằng chứng phê duyệt: Bản vẽ, Kiểm tra mẫu, Phương pháp thử nghiệm, Tài liệu quan trọng và Hỗ trợ gửi UL hoặc ETL mà không cần yêu cầu chứng nhận nhà ở

Gói phê duyệt đáng tin cậy bắt đầu bằng bản vẽ mặt cắt được kiểm soát và bản vẽ lắp ráp. Chúng phải hiển thị đường kính 26 mm, vị trí PCB, giao diện chính, chú thích vật liệu, chi tiết nắp cuối, xác định chiều dài và trạng thái sửa đổi. Các kích thước ảnh hưởng đến việc lắp PCB, lắp nắp, lắp hoặc bịt kín cần có dung sai rõ ràng thay vì có lưu ý chung.

Kiểm tra mẫu phải bao gồm kích thước và lắp ráp thực tế. Lắp PCB thực tế, định tuyến các dây dự định, lắp các nắp cuối và kiểm tra toàn bộ chiều dài xem có cong, xoắn, trầy xước, biến đổi màu sắc, khe hở nắp và chuyển động của bảng không. Sau đó, vận hành hệ thống trình điều khiển và đèn LED dự định trong các điều kiện đại diện để đánh giá nhiệt độ và hình thức quang học.

Phương pháp thử nghiệm cần phải được thống nhất trước khi so sánh kết quả. Đối với thiết kế IP65, hãy xác định xem thử nghiệm áp dụng cho mẫu đã lắp ráp của JE hay cho bộ đèn hoàn thiện của bạn, bao gồm cả đầu vào cáp và hệ thống dây điện. Tài liệu vật liệu có thể bao gồm các tuyên bố, bảng dữ liệu hoặc báo cáo thử nghiệm, nhưng tính sẵn có và mức độ liên quan của chúng phải được xác nhận đối với loại nhựa, thông số kỹ thuật nhôm, màu sắc và cấu hình sản xuất chính xác được mua.

Hỗ trợ gửi UL hoặc ETL phải được coi là sự phối hợp tài liệu chứ không phải là yêu cầu chứng nhận chung. Hồ sơ vật liệu, hồ sơ thành phần hoặc tuyên bố của nhà cung cấp không làm cho vỏ trống—hoặc đèn thành phẩm—được liệt kê trong danh sách UL hoặc danh sách ETL. Cấu trúc cuối cùng, các bộ phận điện, nhiệt độ, khoảng cách, hệ thống dây điện, vỏ bọc và mục đích sử dụng đều có thể được tổ chức chứng nhận đã chọn xem xét.

Cho JE biết lộ trình gửi và tài liệu mà phòng thí nghiệm hoặc đối tác chứng nhận của bạn yêu cầu. Sau đó JE có thể xác nhận những gì có sẵn cho các vật liệu và cấu hình được đề xuất. Nếu bắt buộc phải có sự công nhận, danh sách, phân loại tính dễ cháy, số hồ sơ hoặc báo cáo thử nghiệm cụ thể, hãy thu thập và xác minh bằng chứng đó trước khi phê duyệt đơn đặt hàng. Đừng bao giờ suy luận nó từ một biểu tượng, một nhóm vật liệu chung chung hoặc một dự án trước đó.

Từ đánh giá bản vẽ đến phê duyệt mẫu và báo giá sản xuất

Trung Quốc cung cấp công suất ép đùn sâu, nhưng chỉ riêng vị trí nhà máy cho bạn biết rất ít về khả năng kiểm soát bản vẽ, độ khớp thành phần hoặc độ lặp lại. JE sản xuất nhôm và nhựa ép đùn cho đèn LED, bao gồm vỏ ống, cấu hình LED, ống PC, nắp cuối và vỏ ba lớp. Đối với dự án này, bằng chứng hữu ích là quy trình vẽ đáp ứng, mẫu đại diện, kế hoạch kiểm tra xác định và báo giá làm rõ ranh giới cung cấp.

Quy trình tùy chỉnh: sửa đổi bản vẽ, phản hồi DFM, chọn khuôn, xác minh mẫu và kiểm soát chất lượng sản xuất

Bắt đầu với đơn đăng ký thay vì yêu cầu lỏng lẻo về “nhà ở T8”. Gửi các tệp PCB, chiều dài tổng thể mục tiêu, ưu tiên quang học, đầu cuối, mục tiêu xâm nhập, giao diện lắp đặt và các tài liệu bắt buộc. JE có thể so sánh những đầu vào đó với khuôn công cộng hiện có hoặc xác định xem có cần khuôn riêng và khuôn ép đùn tùy chỉnh hay không.

Trong quá trình sửa đổi bản vẽ, hãy giải quyết khoảng trống trên bo mạch, gắn đầu cuối, định tuyến dây, các khu vực ngăn cách thành phần, các bề mặt bịt kín và các vùng mỹ phẩm có thể nhìn thấy được. Phản hồi của DFM phải xác định các kích thước khó giữ hoặc kiểm tra và bất kỳ thay đổi nào ảnh hưởng đến dụng cụ, lắp ráp hoặc chi phí. Cấu hình tùy chỉnh có thể giải quyết vấn đề về giao diện thực sự nhưng nó cũng bổ sung thêm phê duyệt công cụ và khóa dự án vào một mặt cắt mới. Không đặt mua dụng cụ riêng chỉ để tránh điều chỉnh cạnh PCB không quan trọng.

Mẫu phải đại diện cho vật liệu đã thỏa thuận, lớp hoàn thiện bộ khuếch tán, mặt cắt ngang bằng nhôm, thiết kế nắp cuối và chiều dài đủ chặt chẽ để kiểm tra các rủi ro thực sự. Ghi lại mọi sai lệch được chấp nhận. Sau khi mẫu vượt qua quá trình kiểm tra kích thước, lắp ráp, quang học, nhiệt và khả năng xâm nhập, hãy đóng băng bản sửa đổi bản vẽ được sử dụng cho báo giá sản xuất.

Kiểm soát chất lượng sản xuất phải gắn liền với các yêu cầu có thể quan sát được: nhận dạng vật liệu, kích thước mặt cắt quan trọng, chiều dài cắt, độ thẳng khi được chỉ định, tình trạng bề mặt, hình dạng bộ khuếch tán, độ vừa vặn của nắp cuối, lắp PCB và bảo vệ bao bì. Đối với các cụm lắp ráp kín, hãy xác định cách kiểm tra hiệu suất đầu vào và ở mức lấy mẫu nào. Báo giá cũng phải nêu rõ quyền sở hữu dụng cụ nếu có, phí mẫu, số lượng đặt hàng, thời gian giao hàng, phương pháp đóng gói và điều khoản vận chuyển thay vì để lại những điểm đó cho các giả định qua email.

Danh sách kiểm tra RFQ: chiều dài, hình dạng PCB, bộ khuếch tán, mục tiêu IP, giới hạn cuối, dung sai, số lượng, bao bì, điểm đến và tài liệu cần thiết

• Chiều dài:Chỉ định chiều dài cắt và chiều dài lắp ráp tổng thể được yêu cầu trong phạm vi 600–2400 mm có sẵn.
• hình học PCB:Gắn chiều rộng, độ dày, đường viền, vị trí đầu nối, bộ phận giữ thành phần và hướng lắp vào.
• Máy khuếch tán:Chọn PC trong suốt hoặc mờ và mô tả hình thức quang học mà bạn cần mẫu để chứng minh.
• Mục tiêu IP:Nêu rõ IP20 hoặc IP65, người thực hiện lắp ráp cuối cùng và cấu hình hoàn thiện nào sẽ được kiểm tra.
• Mũ kết thúc:Xác định các yêu cầu về đầu cuối, đầu ra cáp, đầu nối hoặc chốt, khả năng giữ, bịt kín và giảm lực căng.
• Dung sai:Đánh dấu các kích thước quan trọng để lắp PCB, gắn nắp, lắp, chiều dài và các bộ phận giao phối.
• Số lượng:Cung cấp nguyên mẫu, số lượng thí điểm và số lượng sản xuất dự kiến ​​để có thể so sánh lộ trình khuôn công cộng và khuôn tùy chỉnh.
• Bao bì:Xác định nhu cầu bảo vệ bề mặt, giới hạn bó, ghi nhãn và mọi hạn chế xử lý liên quan đến độ dài.
• Điểm đến:Cung cấp quốc gia giao hàng, thành phố hoặc cảng, điều kiện vận chuyển ưu tiên và mọi yêu cầu về chứng từ nhập khẩu.
• Tài liệu:Liệt kê các bản vẽ, báo cáo kiểm tra, hồ sơ vật liệu, tờ khai, bằng chứng thử nghiệm và tài liệu nộp chứng nhận cần thiết để phê duyệt.

Gửi gói đó cùng với bản sửa đổi bản vẽ của bạn để yêu cầu kế hoạch mẫu và báo giá sản xuất choVỏ đèn LED T8 hai mặt 26 mm.
